Монтажная инструкция LAS по установке внутренних керамических труб диаметром от 12 см до 30 см производства компании HARTв системах подачи воздуха для горения и удаления дымовых газов в поквартирном теплоснабжении в многоэтажных и индивидуальных жилых и общественных зданиях.

Дымовые трубы

Дымовые трубы

1. Трубы из высококачественной керамики используются в качестве внутренней трубы для удаления дымовых газов в системах подачи воздуха для горения и удаления дымовых газов в поквартирном теплоснабжении. Шахта для подачи воздуха для горения и удаления дымовых газов монтируется на фундаменте. Монтаж начинается с подготовки поверхности, которая должна быть ровной и строго горизонтальной.


2. Перед началом монтажа внутренних керамических труб на подготовленную ровную поверхность наносится слой цементного раствора.

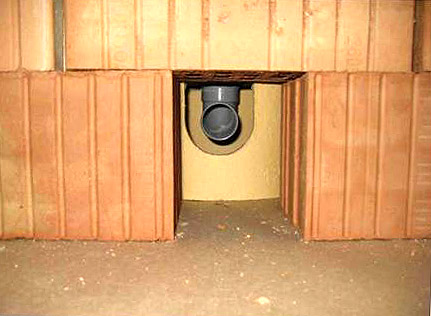

Основание с отводом конденсата 3. Самым нижним элементом конструкции для удаления дымовых газов является основание с отводом конденсата, которое устанавливается на цементный раствор в центре шахты. Патрубок для отвода конденсата диаметром 40 мм впоследствии подключается к системе канализации здания, обеспечивая удаление образующегося конденсата и атмосферной влаги.


Основание с отводом конденсата 4. К этому патрубку присоединяют сифон, высота которого составляет 10-15 см. Поэтому на стадии проектирования важно правильно расположить этот элемент в основании конструкции с тем, чтобы оставить для сифона достаточно места, т. е. на высоте 25-30 см от отметки «черного пола», используя в качестве цоколя кирпичную кладку или бетонную плиту.


Для соединения керамических элементов используется кислотостойкая масса для швов, поставляемая в виде сухого порошка.5. Для соединения керамических элементов используется кислотостойкая масса для швов, поставляемая в виде сухого порошка. Перед началом монтажных работ необходимо подготовить требуемое количество массы из расчёта 1 часть воды на 7 частей сухого порошка. Работы по приготовлению смеси желательно выполнять при температуре окружающего воздуха 20°С. Ориентировочный расход массы на 1 rnv представлен в Технической информации.


Для соединения керамических элементов используется кислотостойкая масса для швов, поставляемая в виде сухого порошка. 6. Для кислотостойкой смеси характерно, что в начале процесса смешивания она выглядит сухой, и лишь после тщательного перемешивания в течение 5-7 минут превращается в хорошо подготовленную массу нужной консистенции. Готовая масса должна быть использована в течение 1-1,5 часов (нужно правильно оценивать объем работы). Ни в коем случае не допускается добавление воды в готовую смесь!


Нанесение массы для швов 7. Перед нанесением массы для швов на следующий элемент конструкции - тройник для осмотра и очистки - его необходимо увлажнить, протерев влажной губкой нижнюю грань с выступающей кромкой.


Нанесение массы для швов 8. На подготовленную поверхность трубы шпателем обильно нанести готовую смесь и установить на основание с отводом конденсата. Для работы рекомендуется использовать защитные перчатки.


Нанесение массы для швов 9. Образовавшийся шов тщательно выровнять влажной губкой для того, чтобы удалить излишки массы для швов и сохранить внутреннее сечение конструкции ровным и гладким.


Нанесение массы для швов 10. Неудаленные излишки массы для швов создают дополнительное сопротивление для потока дымовых газов и являются местом скопления пыли и конденсата.


Тройник для осмотра и очистки 11. Вслед за основанием с отводом конденсата устанавливается тройник для осмотра и очистки. Через него осуществляется осмотр внутреннего сечения дымовой трубы и ее очистка.

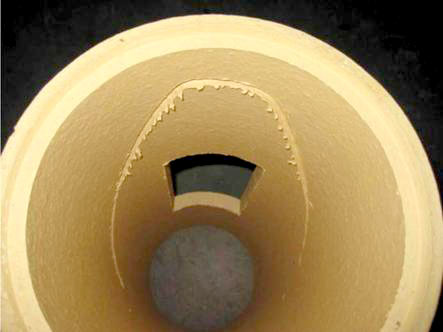

Тройник для осмотра и очистки 12. На внутренней поверхности тройника вырезана специальная канавка для отвода конденсата, которая препятствует скоплению влаги на штуцере и затворе, и направляет ее в основание конструкции.

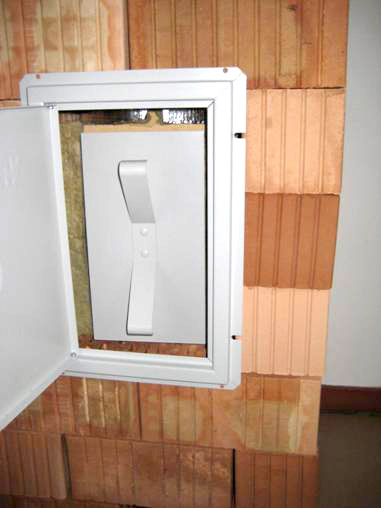

Затвор тройника 13. Необходимой частью такого тройника является затвор, который закрывает ревизионное отверстие и предотвращает распространение дымовых газов за пределы конструкции. Конфигурация затвора с внутренней стороны полностью соответствует сечению прямоугольного штуцера. В случае необходимости удлинения тройника используется прямоугольный элемент, позволяющий вывести тройник на расстояние до 0,5 м.

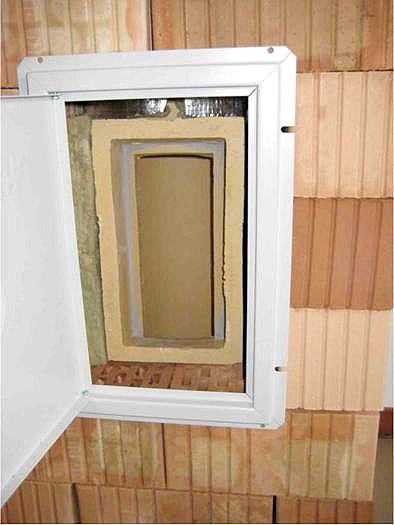

Затвор тройника 14. С внешней стороны затвора предусмотрены две выемки, которые позволяют устанавливать его точно по месту и легко вынимать. Затвор может быть составной частью ревизионной дверцы, состоящей из двух частей: наружной и внутренней. Наружная конструкция крепится на кирпичной или бетонной оболочке. Внутренняя конструкция плотно примыкает к отверстию тройника и состоит из трех слоев: затвора из керамики, негорючей теплоизоляции, наружной металлической пластины с пружинными упорами.

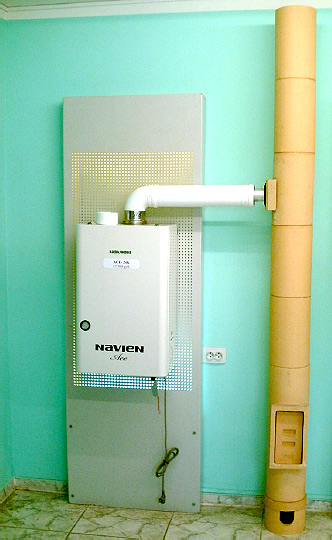

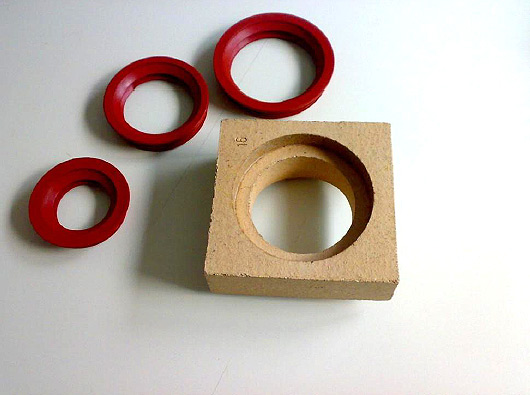

Адаптер 15. За тройником для осмотра и очистки следуют прямые трубы высотой 33 см до места подключения котла к дымовой трубе. Для подключения котла используется элемент LAS с комплектом адаптеров различного сечения. Адаптеры позволяют подобрать отверстие, соответствующее сечению патрубка для отвода дымовых газов котла.

Дымовая труба через каждые 3 м стояка на отметке примерно 1,5 м от пола крепится хомутом к конструкции шахты.


Монтажная инструкция LAS по установке внутренних керамических труб 16. На тыльную сторону элемента LAS наносится кислотостойкая масса, затем элемент фиксируется на трубе, и через 24 часа соединение полностью готово к использованию. Для присоединения элемента LAS в трубе необходимо выполнить отверстие. Оно может быть круглым, диаметром 11.5-12 см, либо квадратным 11,5x11, 5 см.


Системы LAS должны иметь шахту для подачи воздуха для горения и шахту для удаления дымовых газов17. Системы LAS должны иметь шахту для подачи воздуха для горения и шахту для удаления дымовых газов. По конструкции они делятся на два типа:

  • конструкция, в которой шахта для удаления дымовых газов заключена в шахту для подачи воздуха (занимает меньшую площадь в плане) см. рис.;
  • две рядом стоящие конструкции. В первом случае соединительный элемент от котла к дымовой трубе представляет собой коаксиальный трубопровод, во втором случае от котла идут две трубы: для подачи воздуха и для отвода дымовых газов.

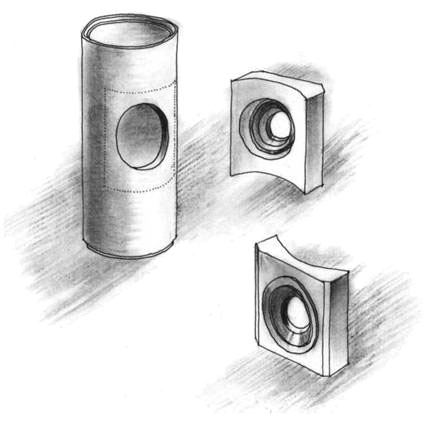

Монтажная инструкция LAS по установке внутренних керамических труб18. Основными элементами самонесущей колонны из керамических труб, установленной в шахте, являются: основание с отводом конденсата, тройник для осмотра и очистки, трубы требуемой высоты и комплект для подключения потребителя. Подключение котла к керамической трубе может быть выполнено на любой отметке, включая место соединения труб. Трубы для подключения элемента LAS могут быть поставлены заказчику с уже готовыми отверстиями требуемого диаметра, выполненными на заводе. Их можно также вырезать на строительной площадке, используя широко применяемые в строительстве инструменты: бур с алмазной коронкой, «болгарку» или сверло.


19. В таблице указаны данные дымоходов, полученные в результате испытаний и подтверждающие их высокий запас прочности.



Диаметр трубы для
отвода дымовых газов
Толщина стенки Вес (кг/м) Теоретическая высота шахты для
отвода дымовых газов (м)
120 15 13,9 318
140 15 16,0 277
160 15 17,9 248
180 20 27,3 163
200 20 30,0 148
220 20 33,1 134
250 25 47,3 94
а b с d

Максимальная теоретическая высота шахты, при которой начинается разрушение нижнего элемента с отверстием для осмотра и очистки, указана в колонке d.

К = 1,5 (запас прочности)

Расчет поперечного сечения шахты подачи воздуха для горения и удаления дымовых газов20. Расчет поперечного сечения шахты подачи воздуха для горения и удаления дымовых газов выполняется в соответствии с требованиями ЕН 13384-2. Результат расчета зависит от нескольких основных факторов:

  • типа и мощности настенных котлов;
  • количества котлов, подключаемых к одному коллективному стояку;
  • высоты конструкции над самым верхним прибором.

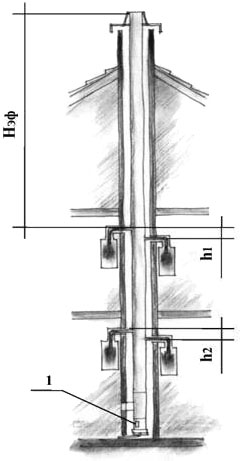

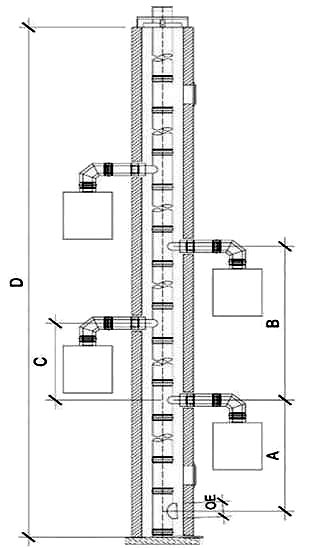

Нэф- эффективная высота дымовой трубы (расстояние от точки подключения верхнего котла до устья дымовой трубы)

hl=30 см при расположении котлов под углом 90° по отношению друг к другу

h2=60 см при расположении котлов под углом 180° по отношению друг к другу

l - отверстие для выравнивания давления


21. При работе источника тепла на природном газе тепловая изоляция дымохода, как правило, не требуется, однако, обязательно используется в «холодной части» конструкции: над кровлей и в чердачных помещениях.


22. Эффективная высота дымохода от точки подключения верхнего прибора до устья дымовой трубы зависит от мощности котла и этажности здания, ее минимальная высота составляет 2 м.


23. Важным элементом конструкции является отверстие для выравнивания давления в нижней части конструкции, уменьшающее разницу давлений между шахтами и создающее более сбалансированный режим горения в котле.


24. В соответствии с действующими нормами РФ СП 41-108-2004 к одной коллективной трубе для удаления дымовых газов может быть подключено до 8 потребителей по одному на каждом этаже.


В качестве внешней оболочки конструкции для удаления дымовых газов могут быть использованы самые разные негорючие строительные материалы 25. В качестве внешней оболочки конструкции для удаления дымовых газов могут быть использованы самые разные негорючие строительные материалы, например, бетонные или газобетонные блоки (представлены на рисунке), плиты, кирпич, соединяемые друг с другом на строительном растворе или специальной смеси, рекомендованной производителем.


26. Системы LAS обслуживают настенные котлы с закрытыми камерами сгорания, работающими на природном газе, и могут быть использованы как в многоквартирных, так и в индивидуальных жилых и общественных зданиях.

Эти системы являются оптимальным альтернативным решением для газифицированных районов, где по объективным причинам невозможно или очень дорого централизованное теплоснабжение.


27. Преимущества системы LAS:

  • отсутствие дорогостоящих тепловых сетей и котельных;
  • отсутствие затрат на эксплуатацию и ремонт тепловых сетей и котельных;
  • отсутствие магистральных теплопотерь;
  • отсутствие «недотопов» и «перетопов» отдельных зданий из-за нарушения гидравлических режимов тепловых сетей;
  • отсутствие аварий на теплотрассах;
  • конечный потребитель платит са. в 5-6 раз меньше за отопление и горячую воду и имеет возможность регулирования микроклимата в своей квартире.
