Система воздух-газ (LAS)
Развитие котельной техники и появление котлов, работающих без использования воздуха помещения, привело к созданию соответствующих конструкций для удаления дымовых газов, выполняющих одновременно две функции: отвод дымовых газов и подачу воздуха на горение в камеру сгорания котла (Рисунок 14). Такие конструкции получили название дымоходных систем воздух-газ или сокращённо LAS (от немецкого «Luftabgassystem»). Системы LAS обслуживают котлы с закрытыми камерами сгорания, работающими на природном газе, и могут быть использованы как в индивидуальных, так и в многоквартирных жилых домах.
- котёл
- труба для удаления дымовых газов
- шахта для подачи воздуха
- соединительные элементы
Тип строительной конструкции. Общие положения

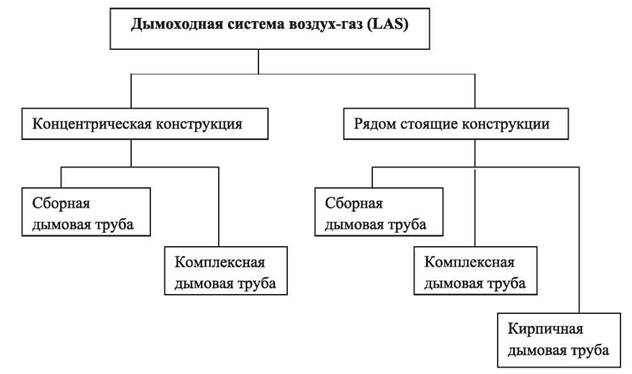

Системы LAS должны иметь раздельные шахты для воздуха и дымовых газов. По конструкции дымоходные системы воздух-газ (LAS) делятся на два типа:
- концентрическая конструкция, в которой шахта для удаления дымовых газов заключена в шахту для подачи воздуха (Рисунок 14);
- рядом стоящие конструкции, когда шахта для удаления дымовых газов расположена рядом с шахтой для подачи воздуха (c).
Рисунок 14
В свою очередь концентрические конструкции могут быть сборными (отдельные элементы от разных производителей), либо комплексными (все элементы от одного производителя). К рядом стоящим конструкциям относятся сборные, комплексные и кирпичные дымовые трубы.
К системам LAS предъявляются высокие требования по пожарной безопасности. Огнестойкость шахты подачи воздуха в дымоходной системе концентрической конструкции должна быть не менее 90 минут, в жилых зданиях небольшой высоты - не менее 30 минут.
Конструктивные характеристики

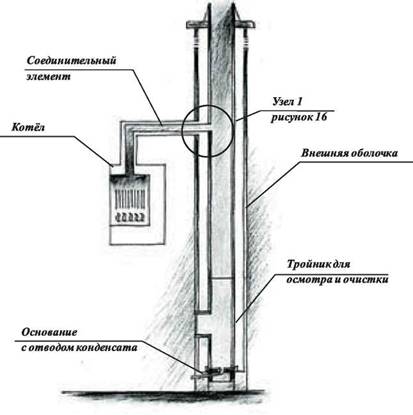

Керамические трубы HART успешно используются в конструкциях обоих типов. Основными элементами самонесущей колонны из керамических труб, установленной в шахте, являются: основание с отводом конденсата, тройник для осмотра и очистки, трубы требуемой высоты и комплект для подключения потребителя. Подключение котла к керамической трубе может быть выполнено на любой отметке, в том числе в месте соединения двух труб. В системах LAS концентрической конструкции соединительный элемент от котла к дымовой трубе представляет собой коаксиальный трубопровод (труба в трубе), в системах с раздельными шахтами от котла идут две трубы: одна для подачи воздуха, вторая - для отвода дымовых газов (Рисунок 15).

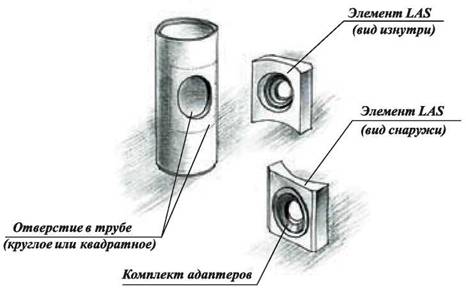

Для подключения котла к дымовой трубе из керамики используется элемент LAS с комплектом адаптеров различного сечения (Рисунок 16). Адаптеры позволяют подобрать отверстие, соответствующее сечению патрубка для отвода дымовых газов котла. Для присоединения элемента LAS в трубе необходимо выполнить отверстие. Оно может быть круглым, диаметром 11,5 - 12 см, либо квадратным 11,5x11,5 см. На тыльную сторону элемента LAS наносится кислотостойкая масса, затем элемент фиксируется на трубе, и через 24 часа соединение полностью готово к использованию.
Трубы для подключения элемента LAS могут быть поставлены заказчику с уже готовыми отверстиями требуемого диаметра, выполненными на заводе. Отверстия можно также вырезать непосредственно на строительной площадке, используя широко применяемый в строительстве инструмент: бур с алмазной коронкой, угловую шлифовальную машинку («болгарку») или сверло. Подробнее смотрите раздел «Инструкция по монтажу».
Система LAS для многоквартирных жилых домов
Наиболее широкое распространение система LAS получила в многоквартирных жилых домах, жители которых быстро оценили её преимущества в сравнении с центральными системами теплоснабжения: независимость в использовании, возможность выбора наиболее подходящего температурного режима жилого помещения, оплата только за использованное тепло, отсутствие платежей за ремонт и обслуживание теплоцентралей. Современные котлы, подключаемые к системам LAS, могут быть одноконтурными (подогревают воду для системы отопления), или двухконтурными (обеспечивают требуемые параметры теплоносителя в системе отопления и подогрев горячей воды для бытовых нужд). Мощность варьируется от 8 до 32 кВт. Усреднённые технические характеристики двухконтурных котлов с закрытыми камерами сгорания, применяемых в системах LAS, представлены в таблице 2.9.
Таблица 2.9
| Мощность котла, кВт |
Температура tд.г. °С |
Расход дымовых газов, г/с |
Диаметр патрубка дымовых газов, мм |
| 18 | 130 | 14 | 60/100; 80/110 * |
| 20 | 140 | 16 | 60/100; 80/110 * |
| 24 | 128 | 18 | 60/100; 80/110 * |
| 25 | 130 | 18,5 | 60/100; 80/110 * |
| 28 | 120 | 19 | 60/100; 80/110 * |
| 30 | 130 | 21 | 60/100; 80/110 * |
| 32 | 125 | 22 | 80/125 * |
* диаметры внутренней и внешней трубы коаксиального патрубка от котла

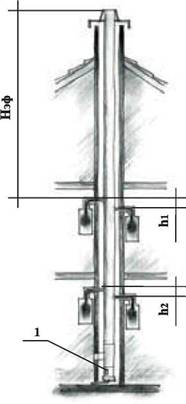

В соответствии с действующими Европейскими нормами к одной коллективной дымовой трубе может быть подключено до 10 потребителей, на одном этаже допускается установка максимум 4-х котлов. Минимальное расстояние по высоте между двумя соседними котлами, подключёнными к одной системе под углом 90° по отношению друг к другу, должно составлять 30 см (Рисунок 17). Важным элементом конструкции является отверстие для выравнивания давления в нижней части конструкции, уменьшающее разницу давлений между шахтами и создающее более сбалансированный режим горения в котле.
- Нэф - эффективная высота дымовой трубы (расстояние от точки подключения верхнего котла до устья дымовой трубы)
- h1=30 см - при расположении котлов под углом 90° по отношению друг к другу
- h2=60 см - при расположении котлов под углом 180° по отношению друг к другу
- 1 - отверстие для выравнивания давления
Рисунок 17
Подбор диаметров
Расчёт поперечного сечения обеих шахт системы LAS выполняется в соответствии с требованиями ЕН 13384-2. Нормы позволяют объединять в одной системе как однотипные котлы, так и котлы различной мощности от разных производителей. Результат расчёта зависит от нескольких основных факторов:
- типа и мощности устанавливаемых котлов;
- количества котлов, подключаемых к одному коллективному стояку;
- высоты конструкции над самым верхним прибором.
В таблице 2.10 Вы найдёте рекомендации по подбору диаметров системы LAS с внутренней керамической трубой и размерам шахты подачи воздуха. Таблица составлена для настенных газовых отопительных котлов с закрытыми камерами сгорания.
Температуры дымовых газов на выходе из котла колеблются в пределах 110-180° С при номинальной тепловой нагрузке котла. При частичной нагрузке температура изменяется от 65°до 85°С.
Таблица 2.10
| 0 керамической трубы, см |
Сечение шахты, см */** |
Эф. высота, Нэф, м |
Номинальная тепловая мощность котла, кВт | ||||||
| 18 | 20 | 24 | 25 | 28 | 30 | 32 | |||
| 30 | 45x45 53x53 |
2 ≤ Н ≥ 4 | 10 | 8 | 7 | 7 | 7 | 6 | 6 |
| 4 ≤ Н ≥ 6 | 10 | 9 | 8 | 8 | 7 | 6 | 6 | ||
| 6 ≤ Н ≥ 8 | 10 | 10 | 9 | 9 | 8 | 7 | 6 | ||
| Н ≥ 8 | 10 | 10 | 9 | 9 | 8 | 7 | 7 | ||
| 25 | 35x35 40x40 |
2 ≤ Н ≥ 4 | 8 | 7 | 6 | 6 | 5 | 5 | 5 |
| 4 ≤ Н ≥ 6 | 9 | 8 | 6 | 6 | 6 | 5 | 5 | ||
| 6 ≤ Н ≥ 8 | 10 | 8 | 7 | 6 | 6 | 5 | 5 | ||
| Н ≥ 8 | 10 | 8 | 7 | 7 | 6 | 6 | 6 | ||
| 22 | 30x30 40x40 |
2 ≤ Н ≥ 4 | 5 | 4 | 5 | 5 | 5 | 4 | 3 |
| 4 ≤ Н ≥ 6 | 5 | 5 | 5 | 5 | 6 | 4 | 3 | ||
| 6 ≤ <Н ≥ 8 | 6 | 6 | 5 | 5 | 6 | 4 | 4 | ||
| Н ≥ 8 | 7 | 6 | 6 | 5 | 6 | 5 | 5 | ||
| 20 | 28x28 40x40 |
2 ≤ Н ≥ 4 | 4 | 3 | 4 | 3 | 3 | 2 | 2 |
| 4 ≤ Н ≥ 6 | 5 | 4 | 4 | 3 | 3 | 2 | 2 | ||
| 6 ≤ Н ≥ 8 | 5 | 4 | 4 | 3 | 3 | 2 | 2 | ||
| Н ≥ 8 | 5 | 5 | 4 | 4 | 4 | 3 | 3 | ||
| 18 | 25x25 27x27 |
2 ≤ Н ≥ 4 | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| 4 ≤ Н ≥ 6 | 3 | 3 | 3 | 2 | 2 | 2 | 2 | ||
| 6 ≤ Н ≥ 8 | 4 | 4 | 3 | 3 | 2 | 2 | 2 | ||
| Н ≥ 8 | 4 | 4 | 3 | 3 | 2 | 2 | 2 | ||
| 16 | 22x22 27x27 |
2 ≤ Н ≥ 4 | 3 | 2 | 2 | 1 | 1 | 1 | 1 |
| 4 ≤ Н ≥ 6 | 3 | 2 | 2 | 2 | 2 | 1 | 1 | ||
| 6 ≤ Н ≥ 8 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| Н ≥ 8 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 14 | 20x20 27x27 |
2 ≤ Н ≥ 4 | 2 | 1 | 1 | 1 | 1 | 1 | 1 |
| 4 ≤ Н ≥ 6 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 6 ≤ Н ≥ 8 | 2 | 1 | 2 | 1 | 1 | 1 | 1 | ||
| Н ≥ 8 | 2 | 1 | 2 | 2 | 2 | 1 | 1 | ||
| 12 | 18x18 27x27 |
2 ≤ Н ≥ 4 | 1 | 1 | 1 | 1 | - | - | - |
| 4 ≤ Н ≥ 6 | 1 | 1 | 1 | 1 | 1 | - | - | ||
| 6 ≤ Н ≥ 8 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| Н ≥ 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
* - требуемое сечение шахты для подачи воздуха в см;
** - сечение шахты из кирпича в см
