Сборные конструкции для удаления дымовых газов

Напомним, что сборные дымовые трубы — это устойчивые к возгоранию сажи конструкции для удаления дымовых газов, которые собираются на строительной площадке с использованием комбинации подходящих друг к другу строительных изделий одного или нескольких производителей. Сборные дымовые трубы состоят из внутренней трубы для отвода дымовых газов, слоя изоляции и внешней оболочки (Рисунок 9).

Для теплоизоляционного слоя сборных дымовых труб используются минеральные негорючие изоляционные материалы, имеющие соответствующие сертификаты и разрешение на применение со стороны строительного надзора. Минимальная толщина изоляционного слоя должна быть 3 см при коэффициенте теплопроводности материала не более 0,04 Вт/мК (при 20° С) и плотности от 80 до 120 кг/м³. Наиболее удобны в монтаже круглые сегменты или полусегменты высотой 0,5-1,0 м. Для каждой климатической зоны толщина теплоизоляции должна определяться теплотехническим расчётом в соответствии с действующими нормами и правилами.

В качестве внешней оболочки сборной дымовой трубы применяются такие строительные материалы как лёгкий бетон, строительный кирпич, силикатный кирпич, шлаковый камень для стен, блок из пористого бетона, пустотелые блоки из лёгкого бетона. Эти строительные материалы должны соответствовать классу огнестойкости L90 по требованиям ЕН (то есть без разрушения выдерживать воздействие открытого пламени в течение 90 минут).

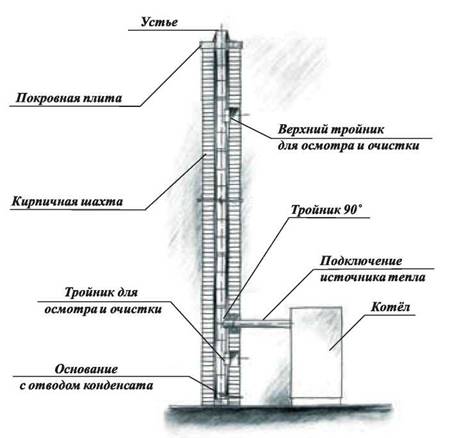

Рисунок 9

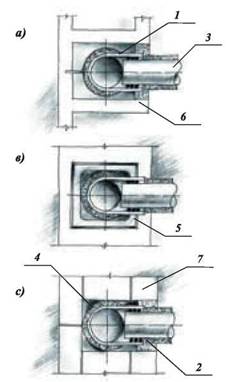

Рисунок 10 иллюстрирует положение внутренней трубы из керамики внутри различных конструкций:

• а) в бетонной шахте;
• в) в оболочке из лёгкого бетона, расположенной внутри конструкции стены;
• с) в шахте из кирпича

Для подключения источника тепла к дымовой трубе используется, как правило, металлический патрубок. Метал и керамика имеют разное линейное расширение, поэтому зазор между стенками тройника из керамики и соединительным элементом из металла необходимо уплотнить печным шнуром (2).

Рисунок 10
