Конструктивные схемы

Трубы из керамики для удаления дымовых газов благодаря своим исключительным свойствам могут быть применены для обслуживания любого источника тепла. Они универсальны в использовании как для традиционных печей, каминов, или напольных атмосферных котлов, так и для современных источников тепла, работающих без использования воздуха помещения. В качестве примера рассмотрим наиболее типичные случаи применения труб из керамики в конструкциях для отвода дымовых газов:

Приставная дымовая труба

Приставная дымовая труба изображена на Рисунке 9. Вертикальная конструкция, не имеющая сужений и поворотов - наиболее грамотное решение для отведения дымовых газов. Наличие в нижней части отверстия для отвода конденсата предотвратит попадание влаги на стенки камина, а тройник для осмотра и очистки, расположенный, как правило, в техническом помещении, позволит проводить все мероприятия по обслуживанию вне жилой зоны.

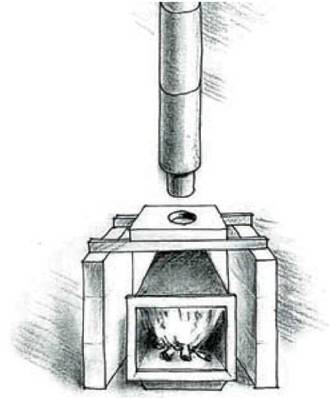

Насадная дымовая труба

Рисунок 11

В этом случае конструкция для удаления дымовых газов устанавливается непосредственно над камином. Соединительный патрубок от источника тепла до керамической трубы выполняется из стали толщиной не менее 1 мм, расстояние между стальным и керамическим элементом уплотняется печным шнуром.

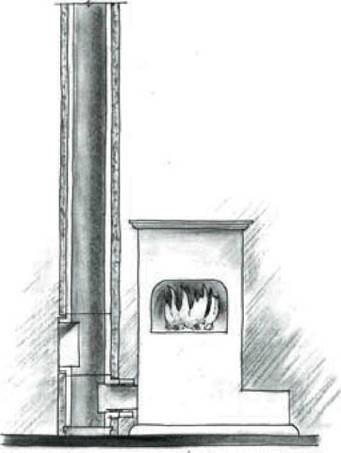

Труба для печей скандинавского типа

Рисунок 12

Печи скандинавского типа характеризуются тем, что подключение печи к дымовой трубе осуществляется в нижней части конструкции печи, практически у пола (Рисунок 12). Поэтому в качестве нижнего элемента используется необычное плоское основание, на которое устанавливается короткий тройник для подключения потребителя высотой всего 33 см. Особенностью такого тройника является его прямоугольное сечение, выполненное в соответствии с конфигурацией патрубка для отвода дымовых газов печи. Следующий элемент конструкции - тройник для осмотра и очистки, высотой также 33 см, а за ними - трубы выбранной заказчиком высоты: 33, 50 или 66 см. При необходимости установки в верхней части дымовой трубы второго тройника для осмотра и очистки может быть применен как классический тройник (высотой 66 см), так и короткий. Наиболее часто используемые диаметры -18 см, 20 см, 22 см. Традиционно в качестве внешней оболочки дымовой трубы в таких конструкциях используется тот же материал, что и для самой печи, и дымовая труба устанавливается открыто непосредственно в помещении и становится частью интерьера.

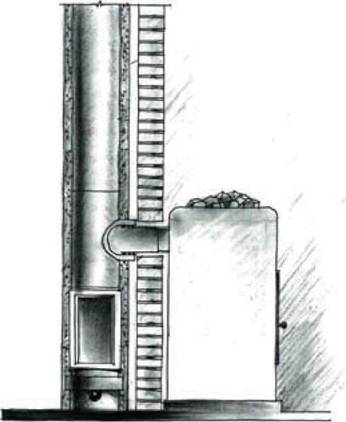

Конструкция для бань и саун

Рисунок 13

Большинство готовых банных печей имеют диаметр патрубка для отвода дымовых газов 80, 100, 115 мм. Для подключения таких источников тепла используются трубы с внутренним сечением 120 мм. Конструктивная схема представлена на Рисунке 13. Основные элементы: основание с отводом конденсата, короткий тройник для осмотра и очистки (h=33 см), короткий тройник для подключения (h=33 см). Применение коротких тройников в этой конструкции обусловлено размерами печи. Ось патрубка для отвода дымовых газов располагается на высоте 650-700 мм от отметки пола.
