Тройник-сэндвич ревизия с заглушкой

СТр90Р

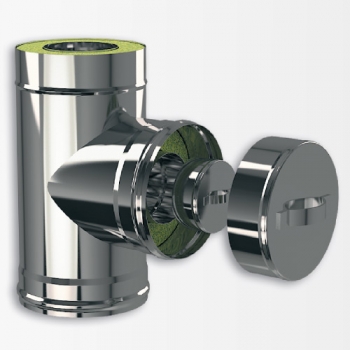

Тройник-сэндвич ревизия с заглушкой

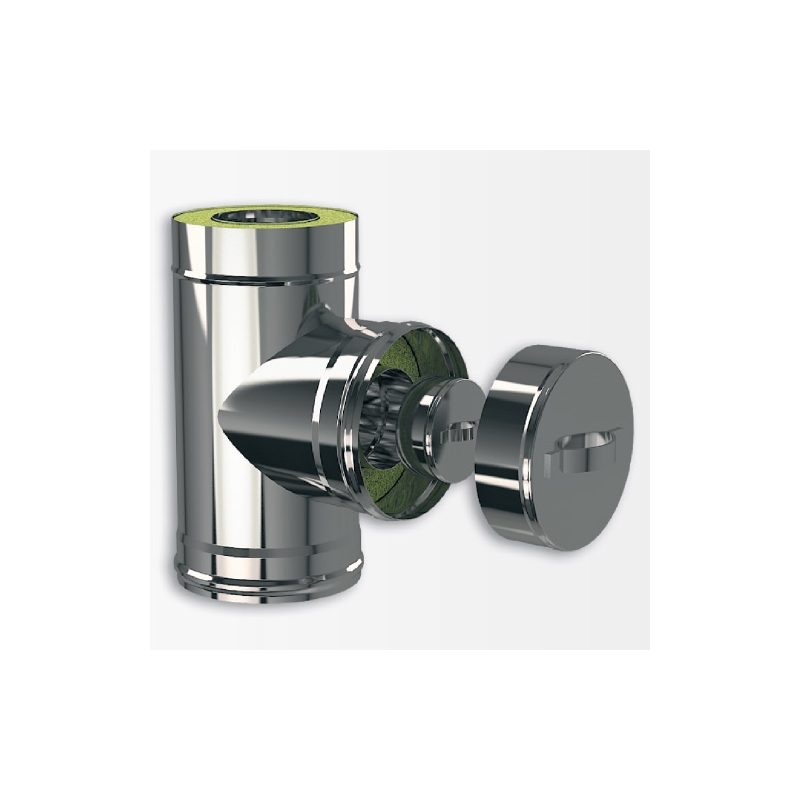

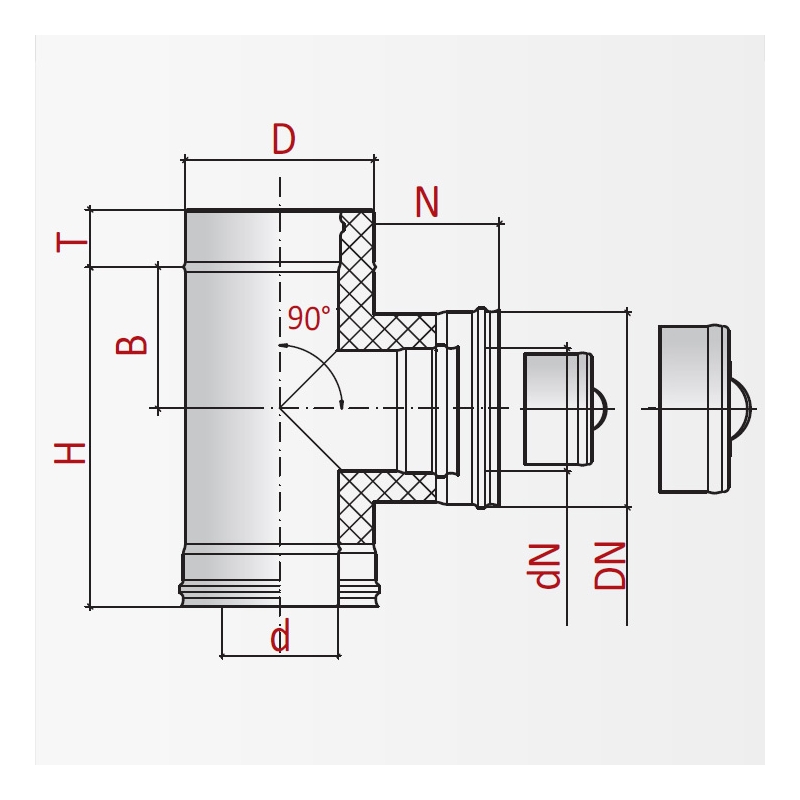

Тройник-сэндвич 90° ревизия с заглушкой - изоляция 50 мм

d

80

100

110

115

120

130

150

160

180

200

250

300

350

400

450

500

550

600

650

700

750

800

D

160

200

200

200

220

230

250

260

280

300

350

400

450

500

550

600

650

700

750

800

850

900

dN

80

100

110

115

120

130

150

160

180

200

250

250

250

250

250

250

250

250

250

250

250

250

DN

160

200

200

200

220

230

250

260

280

300

300

300

300

300

300

300

300

300

300

300

300

300

H

305

345

345

345

365

375

395

405

425

440

440

440

440

440

440

545

525

525

525

525

525

525

В

125

145

145

145

155

160

170

175

185

193

193

193

193

193

193

245

225

225

225

225

225

225

N

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

T

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

75

75

75

75

75

75

масса 0,5x0,5 кг

2,56

3,75

3,74

3,74

4,43

4,79

5,54

5,92

6,73

7,53

8,70

9,81

10,92

12,03

13,14

масса 0,8x0,5 кг

4,06

4,08

4,09

4,82

5,22

6,05

6,48

7,39

8,28

9,64

10,94

12,24

13,54

14,84

19,26

масса 0,8x0,8 кг

22,20

23,91

25,63

масса 1,0x0,8 кг

30,98

32,92

34,86

- для сэндвичей 0,5x0,5 с диаметрами от 80x160 до 200x300 отвод тройников формируется методом «Вытяжки»
- для сэндвичей 0,8x0,5 с диаметрами от 110x200 до 200x300 отвод тройников формируется методом «Вытяжки»
- для остальных сэндвичей отвод тройников формируется методом «Приварки»
- внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости оттолщины стали основной трубы (dxD)

Тройник-сэндвич 90° ревизия с заглушкой - изоляция 25 мм

d

80

100

110

130

150

160

180

200

230

250

300

350

400

450

500

550

600

650

700

750

800

D

130

150

160

180

200

210

230

250

280

300

350

400

450

500

550

600

650

700

750

800

850

dN

80

100

110

130

150

160

180

200

230

250

250

250

250

250

250

250

250

250

250

250

250

DN

130

150

160

180

200

210

230

250

280

300

300

300

300

300

300

300

300

300

300

300

300

H

275

295

305

325

345

355

375

395

425

440

440

440

440

440

440

545

525

525

525

525

525

В

110

120

125

135

145

150

160

170

185

193

193

193

193

193

193

245

225

225

225

225

225

N

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

100

T

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

55

75

75

75

75

75

масса 0,5x0,5 кг

1,86

2,32

2,57

3,08

3,62

3,91

4,51

5,14

6,14

6,81

7,68

8,55

9,42

10,29

масса 0,8x0,5 кг

2,59

2,87

3,46

4,08

4,41

5,10

5,82

6,99

7,75

8,81

9,87

10,93

11,99

13,05

16,72

масса 0,8x0,8 кг

19,64

21,06

масса 1,0x0,8 кг

25,90

27,55

29,20

- для сэндвичей 0,5x0,5 с диаметрами от 80x130 до 250x300 отвод тройников формируется методом «Вытяжки»
- для сэндвичей 0,8x0,5 с диаметрами от 110x160 до 200x250 отвод тройников формируется методом «Вытяжки»
- для остальных сэндвичей отвод тройников формируется методом «Приварки»
- внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости оттолщины стали основной трубы (dxD).

Рассчитать по смете
