Трубы и фасонные элементы из керамики компании HART
Компания HART производит трубы и фасонные элементы на самом современном оборудовании, используя экологически чистое сырьё. Постоянный внутренний контроль качества продукции, а также привлечение к проверке независимых сертифицированных испытательных центров обеспечивает гарантированно высокое качество всего многообразия выпускаемых изделий.
Технические характеристики труб из керамики компании HART:
| Класс по ЕН 1457 | A1N1* |
| Год получения обозначения | 04 |
| Сертификаты | 0780-CPD-BBBW1 0470005 0780-CPD-BBBW1 0470005/2 |
| Газоплотность / Утечки | < 2 л/с-м2 |
| Сопротивление потоку | 0,002 м |
| Термическое сопротивление | < 0,02 м2К/Вт |
| при толщине стенки 15 мм | 0,012 м2К/Вт |
| при толщине стенки 20 мм | 0,016 м2К/Вт |
| Класс устойчивости к возгоранию сажи (огнестойкость) | G |
| Прочность при сжатии | > 50 мН/м2 |
| Долговечность: | |
| Стойкость к воздействию кислот | 0,26% |
| Стойкость к истиранию при трубочистных работах | 0,0017 кг/м2 |
| Шероховатость | 0,0015 |
| Цвет | жёлтый |
| Вредные вещества | отсутствуют |
* Смотрите таблицу 1.1
Трубы и фасонные элементы

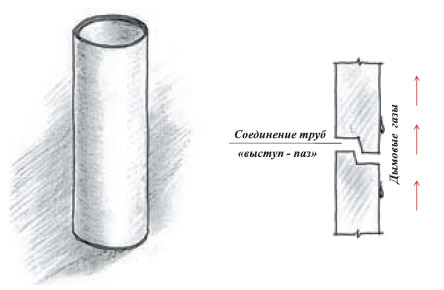

Продуманная геометрия кромки труб и фасонных элементов обеспечивает их надёжное сочленение друг с другом, а специально разработанная кислотостойкая масса для швов герметизирует швы и исключает возможность проникновения газов и влаги на внешнюю поверхность трубы (Рисунок 2).
Соединение труб и фасонных элементов «по воде» обеспечивает беспрепятственный отвод конденсата и скапливающейся атмосферной влаги в нижнюю часть конструкции для последующего сброса в систему канализации.
Гладкая внутренняя поверхность трубы круглого сечения гарантирует наилучшие аэродинамические свойства конструкции при любом режиме эксплуатации: как при естественной тяге, так и при избыточном давлении.
Конструкция из высококачественной огнеупорной керамики быстро нагревается и медленно остывает, тем самым способствуя хорошей тяге в трубе. Завод производит трубы диаметрами от 12 до 30 см; стандартная высота - 33 см. По предварительному запросу со стороны заказчика возможно изготовление труб высотой 50 см и 66 см. Для выполнения в трубе отверстий различной формы и размеров (например, для присоединения патрубка) можно использовать такие инструменты, как сверло, бур с алмазной коронкой, угловую шлифовальную машину («болгарку»).

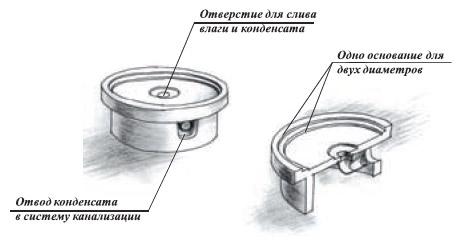

Отвод образующегося в трубе конденсата вместе с неизбежно присутствующей в дымовой трубе атмосферной влагой в виде дождя или снега осуществляется через специальное основание в нижней части конструкции (Рисунок 3). В центре этого элемента есть отверстие, к которому присоединён полипропиленовый патрубок диаметром 40 мм. Через него вся влага отводится в канализацию или собирается в специальные ёмкости для последующей утилизации.
Как правило, к этому патрубку присоединяют сифон, высота которого составляет 10-15 см. Поэтому ещё на стадии проектирования важно правильно расположить этот элемент в основании конструкции с тем, чтобы оставить для сифона достаточно места. В большинстве случаев этот элемент размещают на высоте 25-30 см от отметки «чёрного» пола, используя в качестве цоколя, например, кирпичную кладку или бетонную плиту. Это позволяет вне зависимости от выбранной впоследствии конструкции пола выполнить подключение основания для отвода конденсата к канализационной системе. Обратите внимание, что конструкция основания с отводом конденсата такова, что один и тот же элемент используется для двух или трёх диаметров (12-16 см, 18-22 см, 25-30 см). Универсальное основание для сбора и отвода конденсата подходит для всех используемых диаметров: от 12см и до 30 см.

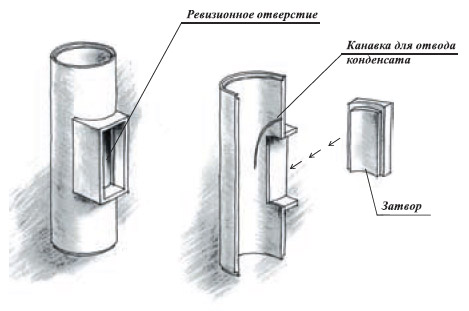

Вслед за основанием с отводом конденсата устанавливается тройник для осмотра и очистки высотой 33, 50 или 66 см. (Рисунок 4). Наличие такого тройника в конструкции предписано правилами. Через него осуществляется осмотр внутреннего сечения дымовой трубы и её очистка. На внутренней поверхности тройника вырезана специальная канавка для отвода конденсата, которая препятствует скоплению влаги на штуцере и затворе, и направляет её в основание конструкции.
Необходимой частью такого тройника является затвор, который закрывает ревизионное отверстие и предотвращает распространение дымовых газов за пределы конструкции. Конфигурация затвора с внутренней стороны полностью соответствует сечению прямоугольного штуцера. С внешней стороны затвора предусмотрены две выемки, которые позволяют устанавливать его точно по месту и легко вынимать. Затвор может быть составной частью ревизионной дверцы, состоящей из двух частей: наружной и внутренней. Наружная конструкция крепится на кирпичной или бетонной оболочке.
Внутренняя конструкция плотно примыкает к отверстию тройника и состоит из трёх слоев: затвора из керамики, негорючей теплоизоляции, наружной металлической пластины с пружинными упорами.
За тройником для осмотра и очистки следует либо прямая труба, высотой 33, 50, 66 см, либо тройник для подключения источника тепла, которые представлены в двух вариантах: с углом 45° или 90°.

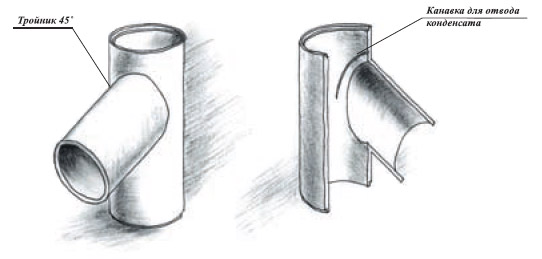

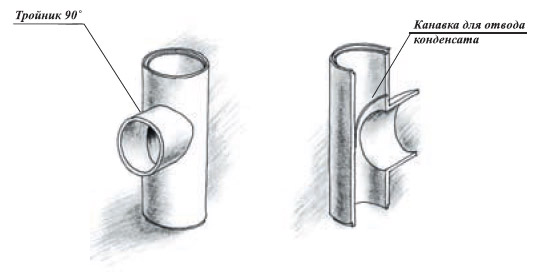

Тройник с углом подключения 90° (Рисунок 5) чаще всего используется для котлов, печей, некоторых типов каминов, а тройник 45°- для каминов с открытой топкой (Рисунок 6). Стандартная высота тройника - 66 см. По желанию заказчика тройники могут быть изготовлены также высотой 33 см. Чаще всего подобные модификации используются в печах скандинавского типа или в банных печах.
Обратите внимание, что в конструкции тройников обоих типов также предусмотрена канавка для конденсата, обеспечивающая отвод образующейся влаги в основание конструкции с последующим сливом в систему канализации.

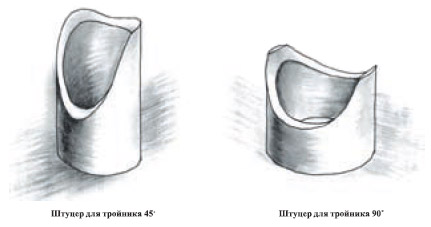

В случае необходимости подключение источника тепла можно выполнить по месту, строго на той отметке, которая предписана проектом или задана геометрическими размерами источника тепла. Для этого используются специальные штуцеры с углом 90° или 45° и длиной 8,5 или 30 см.
Важно отметить, что эти патрубки позволяют выполнить подключение источника тепла к дымовой трубе без уменьшения диаметра (Рисунок 7)
Разная длина обеспечивает требуемое расстояние от дымовой трубы до внешней стенки конструкции. Инструкция по выполнению подключения источника тепла по месту представлена в разделе «Монтажные инструкции».
Элементы конструкции, следующие за тройником для подключения потребителя -это, как правило, стандартные трубы. При большой высоте дымовой трубы и отсутствии возможности периодического осмотра и очистки верхней части трубы с крыши, рекомендуется установка второго ревизионного тройника в помещении чердака. В каждом конкретном случае необходимо руководствоваться действующими национальными нормами и правилами. Завод HART выпускает трубы и фасонные элементы диаметрами от 12 до 30 см. Внешний вид элементов, геометрические размеры, вес, количество на паллете представлены в разделе «Программа поставок».
