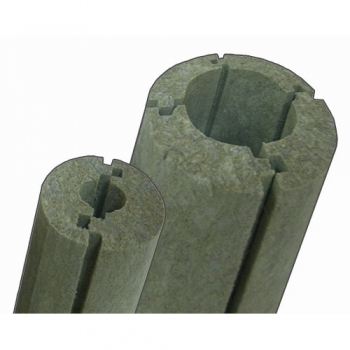

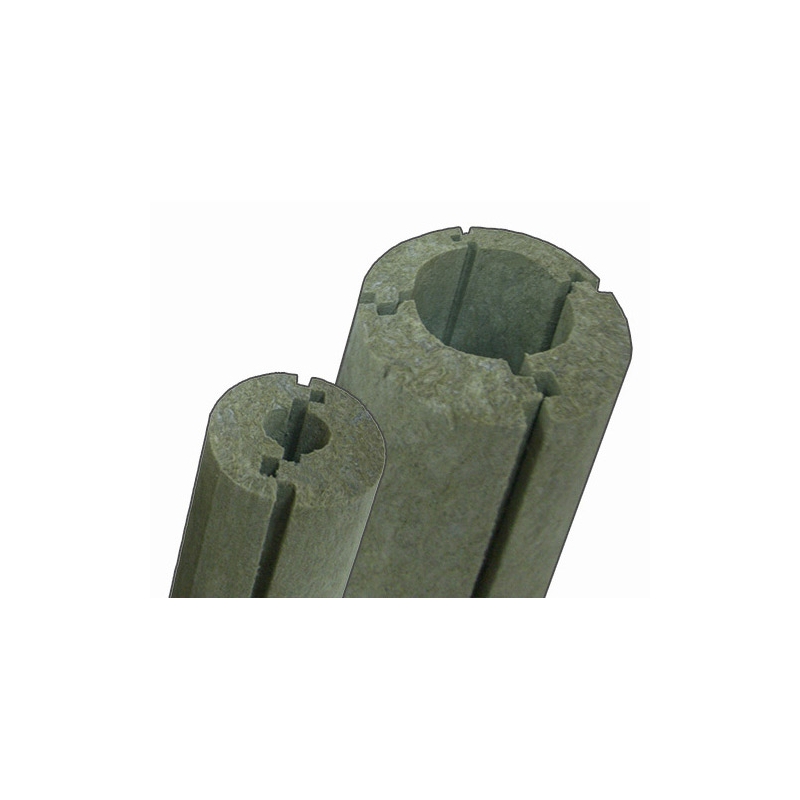

Цилиндры некашированные Хотпайп Увеличить

Цилиндры некашированные Хотпайп

Базальтовые утеплители изготавливаются из минеральной ваты на основе базальтовых пород двух видов: Цилиндры Хотпайп и Цилиндры Хотпайп Alu (кашированными армированной алюминиевой фольгой). Все цилиндры в месте продольного соединения имеют «тепловой замок»

Подробнее

Наименование изделия:

Цилиндры теплоизоляционные из каменной ваты на синтетическом связующем по ТУ 5769-001-62815391-2009.

Описание изделия:

Цилиндры изготавливаются из минеральной ваты на основе базальтовых пород двух видов: Цилиндры Хотпайп и Цилиндры Хотпайп Alu (кашированными армированной алюминиевой фольгой).

Все цилиндры в месте продольного соединения имеют «тепловой замок», который препятствует возникновению «тепловых мостиков» при переменной рабочей температуре трубопроводов (компенсация теплового расширения), а также позволяет снизить влияние некачественного монтажа на эксплутационные характеристики. По спецзаказу возможно изготовление цилиндров с поперечным тепловым замком («цилиндр в цилиндре»).

Цилиндры при внешнем диаметре от 250 мм поставляются в виде двух сегментов, свыше 500 мм — трёх сегментов.

Свойства:

Цилиндры обладают:

  • эффективными теплоизоляционными свойствами;
  • химической стойкостью по отношению к маслам, растворителям, кислотам, щелочам; биостойкостью;
  • выдерживают высокие температуры, не теряя теплоизолирующих свойств (температура плавления волокна более 1000°С);
  • удобством в монтаже и ремонтных работах, легко поддаются обработке режущим инструментом.

Пожарная классификация:

  • По горючести цилиндры (без кашировки) относятся к группе НГ (не горючие) по ГОСТ 30244.
  • Цилиндры, кашированные армированной алюминиевой фольгой, относятся к группе:Г1 (слабогорючие) по ГОСТ 30244, основа негорючая (НГ).
  • В1 (трудновоспламеняемые) по ГОСТ 30402-96,
  • Д1 (с малой дымообразующей способностью) по ГОСТ 12.1.044-89.

Температура применения цилиндров:

  • Диапазон рабочих температур: от — 180°С до +550°С.
  • Для цилиндров кашированных армированной алюминиевой фольгой температура применения дополнительно ограничивается предельной температурой на внешней поверхности (кашированной ALU фольгой) — не более +80°С.

Размеры:

  • Длина для всех типоразмеров: 1000 мм (стандарт)
  • Внутренний диаметр: 18-426 мм
  • Толщина: 20-100 мм

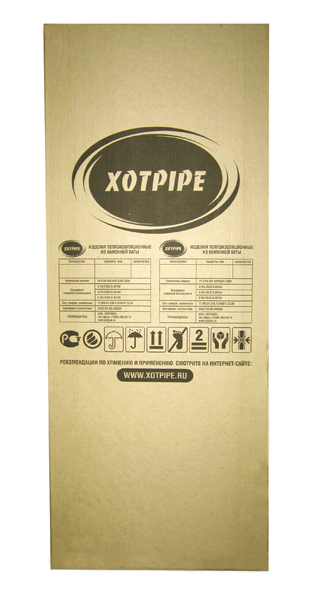

Упаковка:

  • Картонные коробки (длина x ширина x высота, мм) — 500×600 × 1050

Номинальная плотность:

  • Хотпайп (стандарт) — 100 кг/ м³

Теплопроводность:

Теплопроводность в сухом состоянии, Λ Вт/ (м*К), не более:

XOTPIPE

  • Λ10 = 0,034
  • Λ25 = 0,036
  • Λ100 = 0,042
  • Λ200 = 0,060
  • Λ300 = 0,087

Основные требования к перевозке, хранению и монтажу:

  1. Коробки с продукцией должны транспортироваться в вертикальном положении (допускается перевозка в горизонтальном положении на небольшие расстояния при условии отсутствия дополнительных нагрузок сверху (1 ряд) и соответствующем креплении коробок (во избежание перемещения)).
  2. Хранение продукции — сухое, проветриваемое помещение, максимальная высота размещения коробок в вертикальном положении — 3 ряда, в горизонтальном положении — 1 ряд. Допускается хранение на открытом воздухе, при этом продукция должна быть изолирована от земли и от атмосферных осадков.
  3. При монтаже продукции рекомендуется производить крепление (по спирали или через 250-300 мм) вязальной проволокой (отожженная стальная проволока диаметром 0.5-0,9 мм) либо стальной лентой. При монтаже продукции, кашированной ALU фольгой, обязательно производить герметизацию продольных и поперечных стыков ALU лентой/скотчем (рекомендуется дополнительно крепить вязальной проволокой), т.к. только в этом случае ALU фольга будет выполнять функцию парозащитного барьера. Обращаем внимание на то, что ALU фольга не несет на себе основной функции как защиты от механических повреждений и не может рассматриваться как дополнительное приспособление для переноски цилиндров.

Область применения:

Основная область применения — тепловая изоляция технологических трубопроводов (газоходов, дымовых труб) на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса.

Прайс лист на цилиндры СП на синтетическом связующем (без покрытий)

Диаметр труб Толщина 20 мм Толщина 30 мм Толщина 40 мм Толщина 50 мм Толщина 60 мм Толщина 70 мм Толщина 80 мм Толщина 90 мм Толщина 100 мм Толщина 120 мм
Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м Цена руб./п.м
18 71,00 105,00 142,00 190,00 232,00 300,00 358,00 434,00 505,00 680,00
21 78,00 109,00 152,00 190,00 232,00 300,00 358,00 434,00 505,00 680,00
25 85,00 119,00 161,00 205,00 254,00 320,00 380,00 455,00 525,00 700,00
27 85,00 119,00 161,00 205,00 254,00 320,00 380,00 455,00 525,00 700,00
30 92,00 132,00 167,00 222,00 272,00 340,00 394,00 470,00 550,00 730,00
32 92,00 132,00 173,00 222,00 272,00 340,00 394,00 470,00 550,00 730,00
34 92,00 132,00 173,00 222,00 272,00 340,00 394,00 470,00 550,00 730,00
38 105,00 143,00 188,00 237,00 293,00 370,00 432,00 505,00 580,00 770,00
42 105,00 143,00 188,00 237,00 293,00 370,00 432,00 505,00 580,00 770,00
45 114,00 150,00 198,00 249,00 308,00 380,00 442,00 525,00 600,00 790,00
48 114,00 150,00 198,00 249,00 308,00 380,00 442,00 525,00 600,00 790,00
54 125,00 160,00 210,00 262,00 328,00 400,00 474,00 546,00 635,00 820,00
57 134,00 162,00 222,00 275,00 344,00 418,00 488,00 564,00 650,00 850,00
60 134,00 162,00 222,00 275,00 344,00 418,00 488,00 564,00 650,00 850,00
64 145,00 172,00 242,00 285,00 358,00 440,00 504,00 580,00 680,00 880,00
70 158,00 187,00 258,00 312,00 380,00 456,00 520,00 630,00 700,00 920,00
76 158,00 187,00 258,00 312,00 380,00 456,00 520,00 630,00 700,00 920,00
80 177,00 210,00 275,00 341,00 408,00 485,00 554,00 670,00 740,00 970,00
89 177,00 210,00 275,00 341,00 408,00 485,00 554,00 670,00 740,00 970,00
102 210,00 262,00 307,00 380,00 452,00 530,00 612,00 730,00 840,00 1050,00
108 210,00 262,00 307,00 380,00 452,00 530,00 612,00 730,00 840,00 1050,00
114 230,00 275,00 320,00 396,00 474,00 550,00 628,00 760,00 875,00 1080,00
133 250,00 292,00 350,00 422,00 505,00 580,00 678,00 830,00 920,00 1150,00
140 260,00 312,00 370,00 454,00 538,00 620,00 714,00 860,00 950,00 1180,00
159 290,00 326,00 392,00 472,00 568,00 650,00 744,00 920,00 1020,00 1330,00
168   343,00 414,00 500,00 590,00 710,00 790,00 950,00 1050,00 1370,00
219   435,00 508,00 618,00 734,00 880,00 1000,00 1180,00 1290,00 1560,00
273   568,00 664,00 808,00 944,00 1080,00 1240,00 1370,00 1500,00 1780,00
324   722,00 840,00 950,00 1096,00 1240,00 1320,00 1540,00 1650,00 2120,00
426   904,00 1070,00 1230,00 1458,00 1640,00 1700,00 1980,00 2150,00 2500,00
533   1100,00 1350,00 1620,00 1730,00 1940,00 2070,00 2350,00 2550,00 2940,00

Важные примечания:

  1. Цены даны в рублях с учетом НДС на условиях самовывоза со склада в Москве
  2. Вся продукция сертифицирована.
  3. Счет является действительным к оплате в течение 3-х банковских дней.
  4. Заказы на теплоизоляционные материалы поступают в производство с момента поступления денег на расчетный счет поставщика.
  5. Возможно изготовление нестандартной продукции (различные диаметры и толщины), а также из материалов Заказчика.
