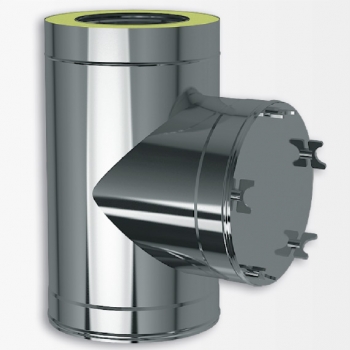

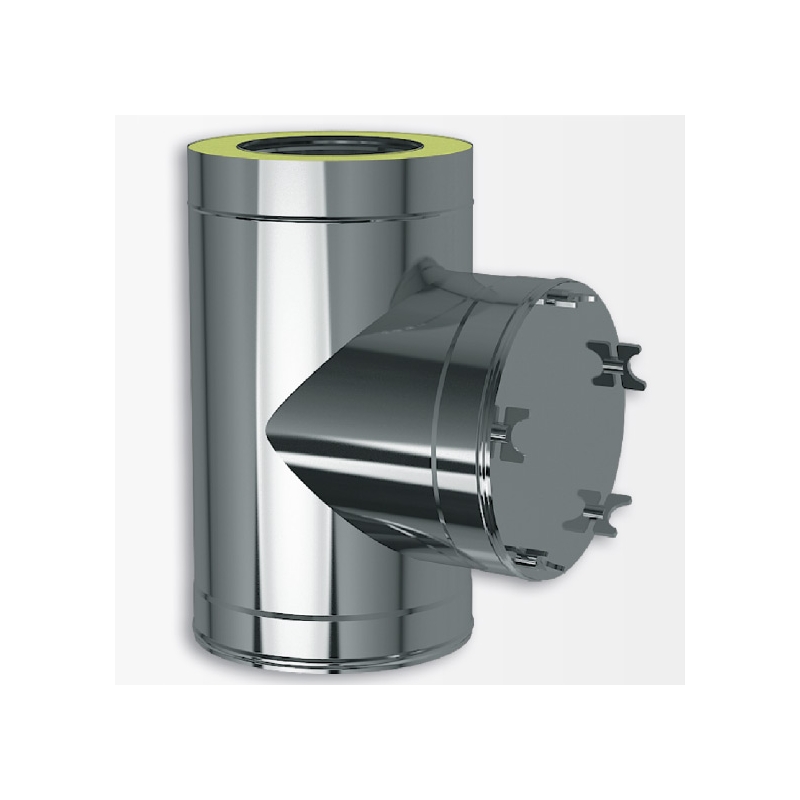

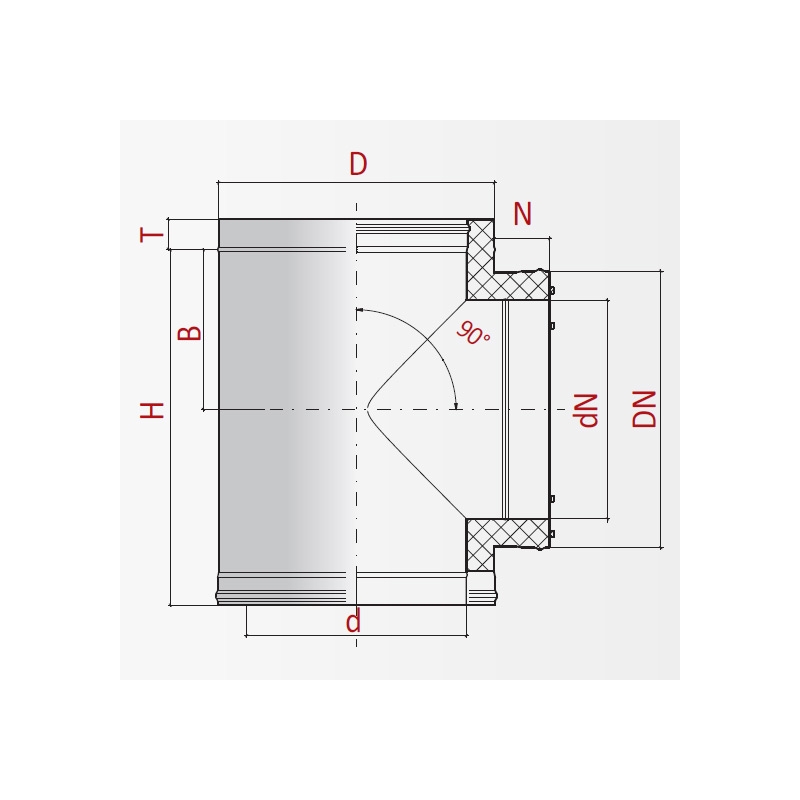

СТр90В Тройник-сэндвич взрывной клапан - изоляция 50 мм
|
d |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
| D | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 |
|
dN |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
|
DN |
250 |
250 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
|
Н |
395 |
395 |
395 |
395 |
395 |
440 |
545 |
575 |
575 |
625 |
625 |
675 |
675 |
|
В |
170 |
170 |
170 |
170 |
170 |
193 |
245 |
250 |
250 |
275 |
275 |
300 |
300 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Т |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
7,49 |
8,49 |
9,50 |
10,51 |
11,51 |
14,28 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
8,17 |
9,35 |
10,53 |
11,71 |
12,88 |
15,98 |
20,40 |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
25,94 |
27,80 |
32,56 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
38,81 |
44,67 |
47,11 |
Внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости от толщины стали основной трубы (dxD)
СТр90В Тройник-сэндвич взрывной клапан - изоляция 25 мм
|
d |
200 |
230 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
D |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
|
dN |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
|
DN |
250 |
250 |
250 |
250 |
250 |
250 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
450 |
|
H |
395 |
395 |
395 |
395 |
395 |
395 |
440 |
440 |
595 |
575 |
625 |
625 |
675 |
675 |
|
В |
170 |
170 |
170 |
170 |
170 |
170 |
193 |
193 |
270 |
250 |
275 |
275 |
300 |
300 |
|
N |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
T |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
75 |
75 |
75 |
75 |
75 |
|
масса 0,5x0,5 кг |
5,94 |
6,42 |
6,73 |
7,52 |
8,31 |
9,10 |
11,35 |
• |
• |
• |
• |
• |
• |
• |
|
масса 0,8x0,5 кг |
6,63 |
7,21 |
7,59 |
8,55 |
9,51 |
10,47 |
13,05 |
14,11 |
19,78 |
• |
• |
• |
• |
• |
|
масса 0,8x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
23,03 |
27,02 |
• |
• |
• |
|
масса 1,0x0,8 кг |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
32,67 |
37,66 |
39,74 |
Внешний и внутренний контура отвода тройника (dNxDN) выполняются из стали толщиной 0,5 мм вне зависимости от толщины стали основной трубы (dxD)
